CZ5501 Seri LXS-15-50 Rotary Water Meter
Modèl: CZ5501
Sèvi ak pwodwi
Chengze enstrimanespesyalize nan fabrikasyon Rotor Vane Nerjaveèi kontè dlo, bay solisyon mezi presizyon koule pou aplikasyon rezidansyèl ak komèsyal yo. Mèt dlo nou yo prezante gwo -konstriksyon asye pur 304/316L ak teknoloji avanse rotor vane pou dlo egzat计量.
Karakteristik kle
Mezi Precision: Konsepsyon vane rotor avanse asire gwo presizyon nan pousantaj koule ki ba, satisfè estanda entènasyonal yo (ISO 4064)
Konstriksyon dirab: Tout kò asye pur bay ekselan rezistans korozyon ak lavi sèvis long
Gwo ranje koule: Apwopriye pou divès kondisyon koule soti nan to koule minimòm ak maksimòm
Teknoloji entelijan: Si ou vle NB-IoT/LoRaWAN kapasite lekti aleka pou lekti kontè otomatik
Pèt presyon ki ba: Optimize estrikti entèn minimize gout presyon ak konsomasyon enèji
Gwosè miltip: Disponib nan konfigirasyon DN15-DN50 pou kondisyon enstalasyon diferan
Aplikasyon
Chengze Instrument Rotor Vane Nerjaveèi kontè dlo yo lajman ki itilize nan bilding rezidansyèl yo, pwopriyete komèsyal, sistèm HVAC, rezo distribisyon dlo, ak pwosesis endistriyèl. Pafè pou tou de aplikasyon pou mezi dlo frèt ak dlo cho.
Kòm yon manifakti pwofesyonèl kontè dlo, Chengze Instrument ofri sipò teknik konplè, konsèy enstalasyon, ak sèvis apre lavant serye. Kontakte nou jodi a pou espesifikasyon detaye ak pri konpetitif
Kondisyon Sèvis
Nivo tanperati: dlo frèt 30 degre, dlo cho ka Customized 0-90 degre
Evalyasyon presyon: MAP10
Evalyasyon pèt presyon: AP63
Nivo sansiblite koule en: U10
Nivo sansiblite koule en: D5
Marge Erè
A) Erè maksimòm akseptab nan zòn ki ba (Q1WQ
B) Zòn segondè (Q1wQwQ1) Erè maksimòm admisib la se ±2%

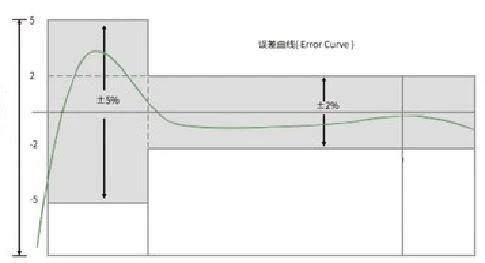

Koub erè koule

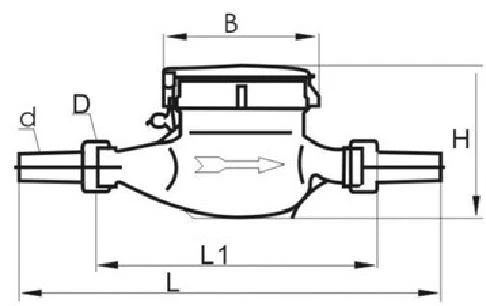

Deskripsyon desen dimansyon
Dimansyon ak pwa nan mèt dlo orizontal
|
Kalib nominal |
Longè (mm) |
Lajè (mm) |
Altitid (mm) |
Konekte fil yo |
Pwa |
||
|
(DN) |
L |
L1 |
B |
H |
d |
D |
(Kg) |
|
15 |
258 |
165 |
96 |
106 |
R1/2 |
G3/4B |
1.6 |
|
20 |
299 |
195 |
96 |
107 |
R3/4 |
G1 B |
2.1 |
|
25 |
345 |
225 |
101 |
114 |
R1 |
G11/4B |
2.6 |
|
32 |
354 |
230 |
101 |
114 |
R11/4 |
G11/2B |
2.6 |
|
40 |
373 |
245 |
124 |
152 |
R11/2 |
G2B |
4.5 |
|
50 |
373 |
280 |
165 |
178 |
R2 |
G21/2B |
16.5 |
Ranje koule nan mèt dlo orizontal
|
Dyamèt nominal (mm) |
Klas presizyon |
Surcharge koule Q₄ |
Koule komen Q₃ |
Koule fwontyè Q₂ |
Koule minimòm Q₁ |
|
m³/h |
|||||
|
LXS-DN15E |
Nivo 2 |
3.215 |
2.500 |
0.040 |
0.025 |
|
LXS-DN20E |
Nivo 2 |
5.000 |
4.000 |
0.064 |
0.040 |
|
LXS-DN25E |
Nivo 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
Nivo 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
Nivo 2 |
20.00 |
16.00 |
0.256 |
0.160 |
|
LXS-DN50E |
Nivo 2 |
31.25 |
25.00 |
0.400 |
0.250 |
